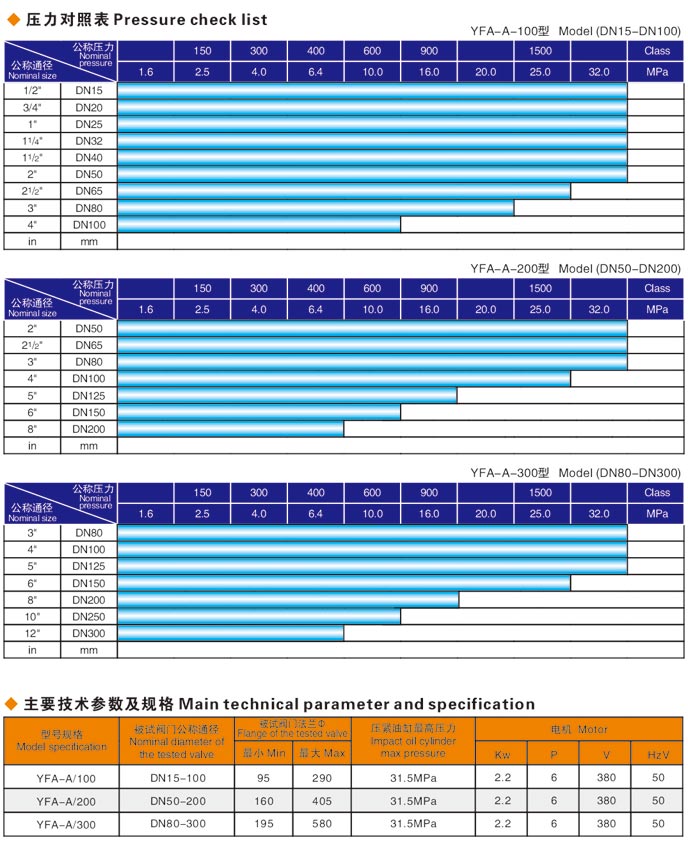

產品參數

改善現有安全閥校驗設備現狀，確保檢驗數據精準可靠，對安全閥檢驗設備 (新舊安全閥在線校驗設備校驗比對)與之前購進的兩臺安全閥液壓測試臺進行了現場比對。經過比對，新設備使用起來更加輕便，連接接頭的配置更加全面。

1 安全閥檢驗設備結構組成

1.1 氣源部分：由兩個氮?dú)馄拷M成。 （用戶自備）一個氮?dú)馄孔鳛轭A(yù)置氣源 ; 另 一個作為控制氣源， 瓶口配備減壓閥和壓力表。 使用時， 將壓力調至 0.5-0.6MPa.

1.2 液壓裝夾臺：液壓自動定位夾緊被校驗的閥門。

1.3 手動裝夾臺：液壓裝夾臺無法使用時，可用手動裝夾臺校驗閥門。用戶也 可把手動裝夾臺上的螺栓壓板移至液壓裝夾臺上進行手動裝夾。

1.4 液壓站：液壓安全閥性能測試臺提供定位、夾緊被校驗閥門的控制和動力源。

1.5 控制臺：電氣、氣動、水壓、液壓系統的控制中心。

1.6 電動水壓泵：安全閥校驗臺提供水壓校驗的控制和動力源

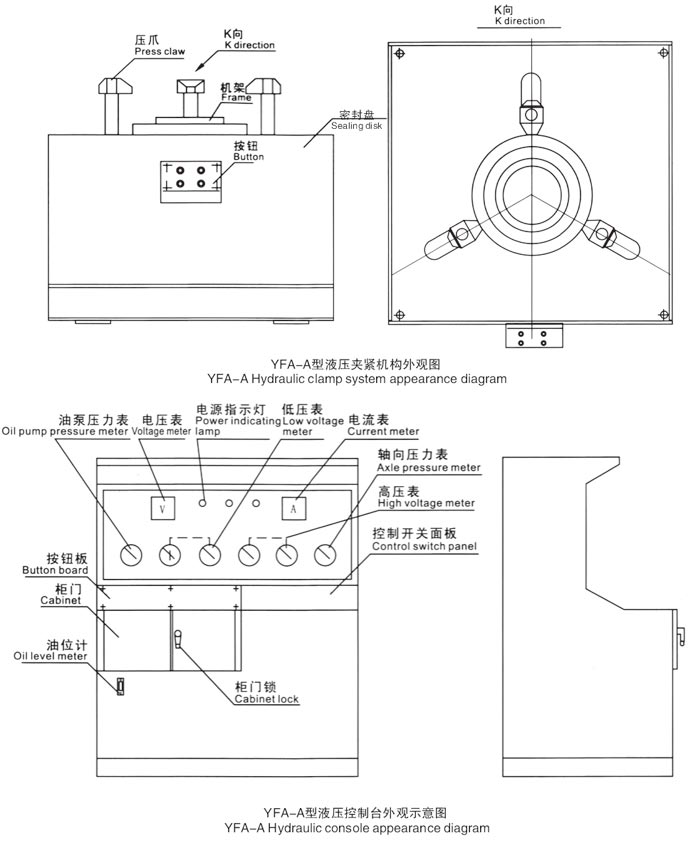

安全閥液壓測試臺的外形結構示意圖：
